活性炭吸附裝置基本結構

主體結構:

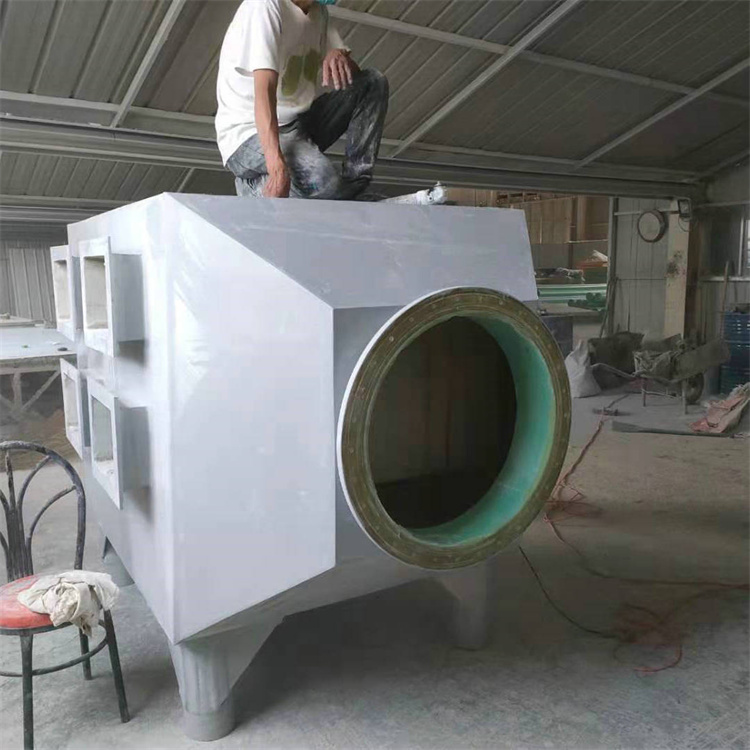

箱體:材質可選碳鋼、不銹鋼(304/316L,用于高溫>80℃或腐蝕性環境)或玻璃鋼，需具備密封性與耐腐蝕性

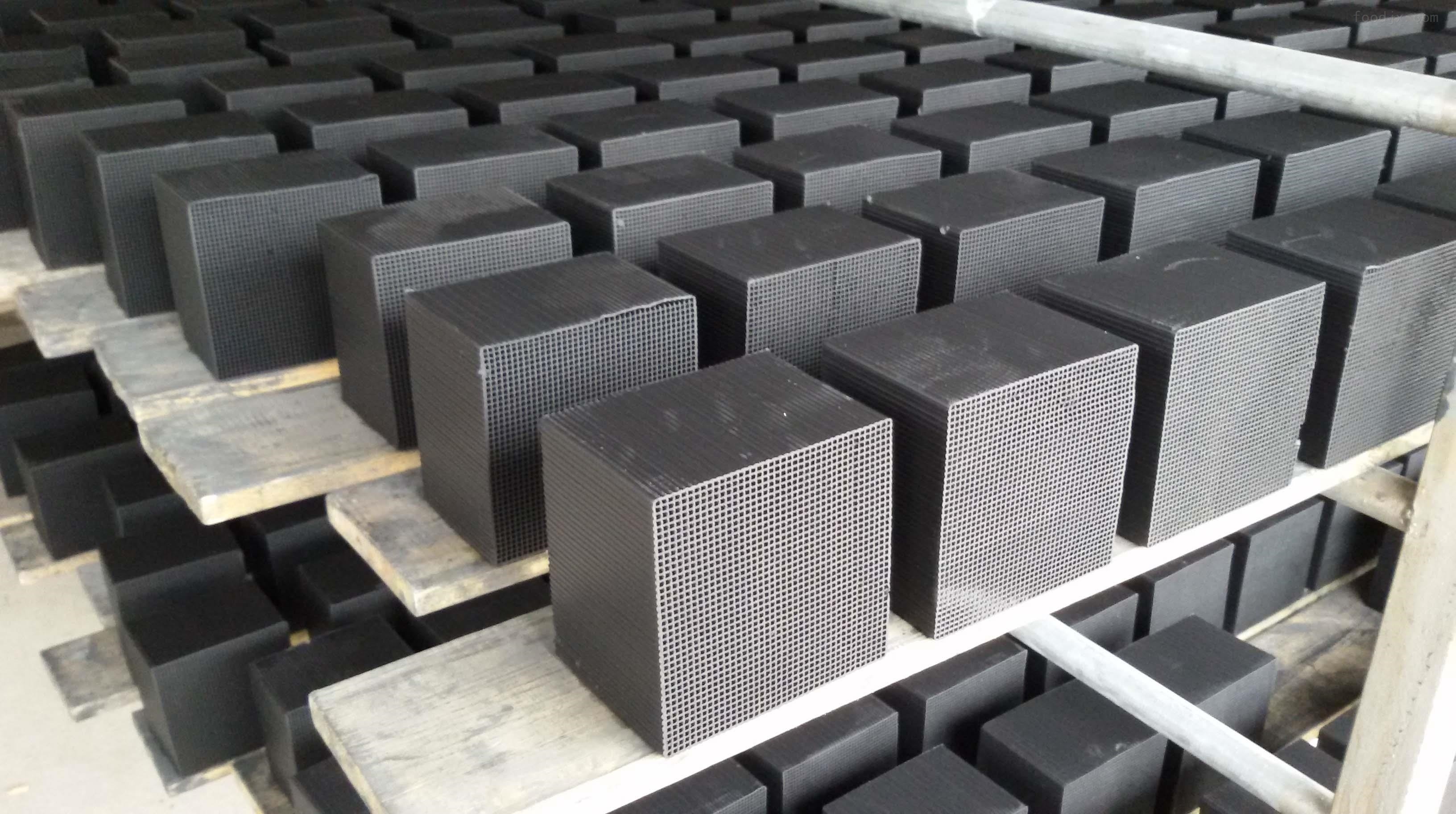

活性炭層:填充顆粒狀(直徑3-5mm)或蜂窩狀活性炭，分層布置(2-4層),每層厚300-500mm

支撐結構:采用不銹鋼絲網或穿孔板，防止活性炭流失并確保氣流均勻分布

進氣/出氣系統:進氣口通常位于底部或側面，出氣口在頂部或另一側，配氣流分布裝置

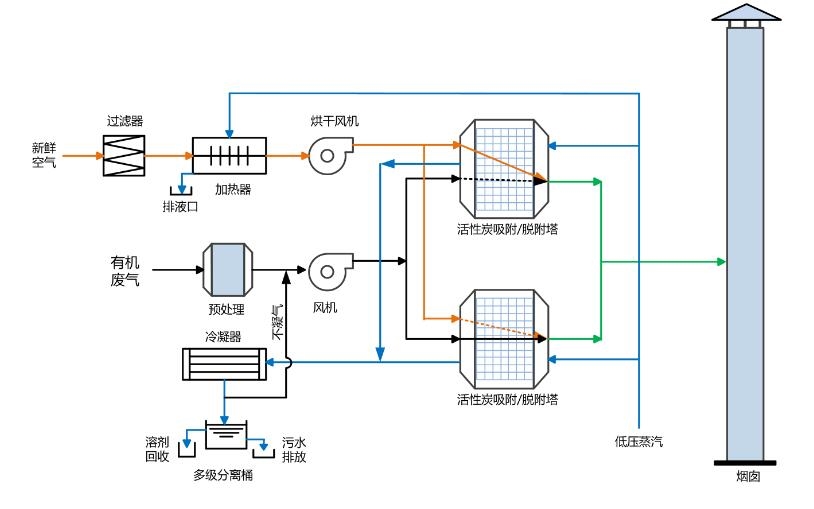

活性炭吸附裝置工作原理、流程：

利用活性炭的比表面積(500-1500m²/g)和微孔結構，通過物理吸附和化學吸附廢氣中的污染物(如VOCs、異味分子)。

廢氣由風機引入→均勻通過活性炭層→污染物被吸附→凈化后氣體排出

當活性炭飽和(壓差≥初始值2倍或出氣口濃度超標)時，需更換或再生。

活性炭吸附裝置及附件主要類型與特點：

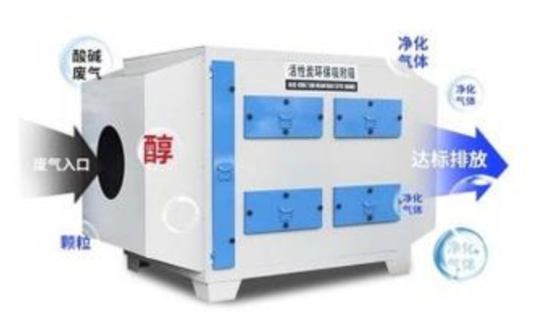

活性炭吸附裝置及附件：

1.動力與輸送系統

風機:動力源，負責將廢氣引入并排出凈化氣體，需根據風量、風壓選型，防腐/防爆工況需設計

管道系統:連接設備與污染源，材質需耐腐蝕(不銹鋼/PVC)

閥門:控制氣流方向與流量，包括手動/氣動/電動閥，用于系統啟停、切換和調節

2.預處理與后處理附件

預過濾器:安裝于進氣口前，處理粉塵、顆粒物(≤1mg/m³),防止活性炭孔隙堵塞

冷凝裝置：降低高溫廢氣溫度(≤40℃),保護活性炭性能

后過濾器:安裝于出氣口，防止活性炭粉塵隨凈化氣排出

3.監測與控制系統

壓差計:監測活性炭層阻力，判斷飽和狀態

溫度傳感器:多點監測

濃度傳感器:實時監測進出口廢氣濃度，控制設備啟?；蚯袚Q

控制系統:實現自動運行
